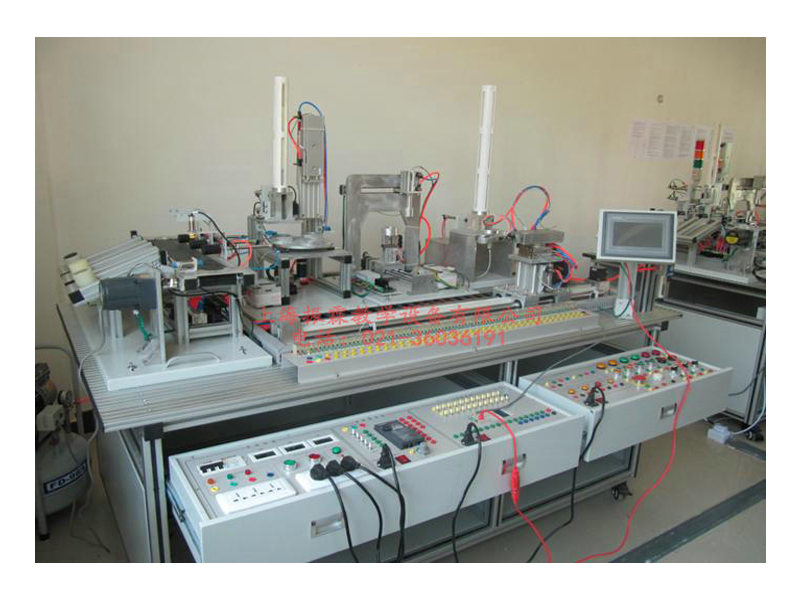

ZLDW-G02 型光機電一體化控制實訓裝置
- ZLDW-G02光機電一體化控制實訓裝置是根據職業教育培訓教材編寫《機電一體化專業》相關的技能培訓要求而研制的，結合當前工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。根據任務引領式行為導向教學法,以重點培養學生的動手實操能力，團隊協作能力,創新能力。整個實訓裝置能夠靈活的按教學或技能競賽要求組裝，具有生產功能的機電一體化設備。同時還要求具有可拓展功能，可以組成更加大型的生產模擬系統，以配合各種學校不同層次，不同專業的教學及培訓要求。
一、光機電一體化控制實訓裝置的技術參數：
1、交流電源：三相五線 AC380V±10% /單相三線 AC220V±10% 50 Hz
2、工作溫度：-10～40 ℃；環境濕度：≤90%（25℃）；
3、外形尺寸：長×寬×高=1200×800×1500 mm；
4、整機功耗：≤1.5 kW；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
二、光機電一體化控制實訓裝置的設備結構：
1、實訓裝置臺架為鋁合金導軌式，實訓考核裝置PLC模塊的I/O 端子、變頻器的接線端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子牌連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
2、鋁合金導軌式實訓臺：可以安裝送料機構、機械手、傳輸分揀機構。實訓模塊及PLC主機等可以放置在拉出式的支架上。
3、觸摸屏模塊：MCG7062
4、PLC模塊及變頻器模塊：PLC 40點以上IO西門子；變頻器：西門子；模塊材料要求：高強度塑料外殼、重量輕，面板是鋁塑板，圖案、文字符號采用進口油墨絲印。
5、電源模塊：三相電源總開關（帶漏電和短路保護）1個，熔斷器3只，單相電源插座2個，安全插座5個；
6、按鈕模塊：24 V/6 A、12 V/2 A各一組；急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只；
一體化接線排：接線排殼體上兩側相對設置有一初級接線區（接線端子）和一次級接線區（安全插座）；接線端子與對應的安全插座通過導電彈性件連接；接線排殼體邊緣卷折，設有固定用的螺孔，可以固定在實訓桌上。
7、井式上料機構：井式工件庫1件，物料推出機構1件，光電傳感器2只，磁性開關2只，單缸氣缸1只，單控電磁閥1只，警示燈1只，主要完成將工件庫中的工件依次推出。氣缸及附屬傳感器選用SMC。
8、氣動機械手裝置：四自由度氣動機械手，氣缸及附屬傳感器選用SMC；整個搬運機構能完成四個自由度動作，手臂伸縮、手臂旋轉、手爪上下、手爪松緊。氣缸及附屬傳感器選用SMC。
9、加工機構：主要由物料臺、物料夾緊裝置、龍門式二維運動裝置、主軸電機、刀具以及相應的傳感器、磁性開關、電磁閥、步進電機及驅動器、主軸電機、滾珠絲桿副、支架、機械零部件構成。
10、物件包裝機構：主要由井式供料單元、三工位旋轉工作臺、平面軸承、沖壓裝配單元、光電傳感器磁性開關、電磁閥（日本SMC）、直流減速電機、支架、機械零部件構成。
11、物料分揀裝置：傳送帶通過三相異步電動機驅動，在傳送帶端點處設計有落料口，通過光電傳感器檢測物料；傳送帶上裝有三個出料槽，對應位置有電感傳感器、光纖傳感器等，同時正對料槽位置裝有推料氣缸，共計三個氣缸。傳送帶采用可拆卸的鋁合金支架。氣缸及附屬傳感器選用SMC。
三、光機電一體化控制實訓裝置的實訓內容：
1、氣動系統的安裝與調試項目：選用該裝置配置的單出桿氣缸、單出雙桿氣缸、旋轉氣缸等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控制元件，可完成下列氣動技術的工作任務：
項目一 氣動方向控制回路的安裝；
項目二 氣動速度控制回路的安裝；
項目三 擺動控制回路的安裝；
項目四 氣動順序控制回路的安裝；
項目五 氣動機械手裝置的安裝；
項目六 氣動系統安裝與調試；
2、電氣控制電路的安裝和PLC程序編寫項目：
選用該裝置配置的PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列PLC應用技術工作任務：
項目七 電動機正反轉控制電路的連接與控制程序編寫；
項目八 電動機調速控制電路的連接與控制程序編寫；
項目九 氣動方向控制程序編寫；
項目十 氣動順序動作控制程序編寫；
項目十一 氣動機械手控制程序編寫；
項目十二 皮帶輸送機控制程序編寫；
項目十三 機電一體化設備控制程序編寫；
項目十四 自動生產線控制程序編寫。
3、機電設備安裝與調試項目：
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
項目十五 傳動裝置同軸度的調整；
項目十六 皮帶輸送機的安裝與調整；
項目十七 搬運機械手設備安裝與調試；
項目十八 物件分揀設備的安裝與調試；
項目十九 送料設備的安裝與調試；
項目二十 自動生產線設備安裝與調試。
4、 自動控制系統安裝與調試項目：
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
項目二十一 多種傳感器的安裝與調試；
項目二十二 機械手的自動控制；
項目二十三 皮帶輸送機的自動控制；
項目二十四 機電一體化設備的自動控制；
項目二十五 PLC控制系統的安裝與調試；
項目二十六 自動生產線的安裝與調試。
5、PLC工業通訊網絡的安裝及調試：
系統選用三菱PLC主控制器，配合FX1N-485BD網絡模塊，基于本網絡通信功能，可完成下列工業現場總線通信技術訓練任務：
項目二十七 N:N網絡的硬件連接、調試
項目二十八 N:N網絡參數設置、調試
項目二十九 基于多臺PLC的復雜網絡數據讀寫程序編寫與調試
6、物料倉儲的安裝及調試
項目三十 氣動組件的應用與裝調
項目四十 步進驅動系統的參數設置與應用
項目四十一 單軸運動系統應用
項目四十二 雙軸運動系統應用
項目四十三 絲桿傳動系統裝調與應用
項目四十四 出入倉管理程序的應用
項目四十五 貨倉分配管理應用
項目四十六 倉庫統計與分類管理
項目四十七 脈沖定位控制應用
項目四十八 步進系統控制與應用
四、光機電一體化控制實訓裝置的配置：
序號 名稱 主要元件或型號、規格 數量 1 實訓桌 2000×1120×810 mm鋁材采用20*80 1張 2 觸摸屏模塊 7英寸 TFT真彩工業級觸摸屏 1塊 3 PLC模塊 選用三菱FX3U-48MR 4臺
FX3U-48MT 1臺
SC-09通信線、2根，
FX3U-485BD通訊模塊 5塊
能完成（1）網絡的硬件連接、調試；（2）網絡參數設置、調試；（3）基于485現場總線多臺PLC的復雜網絡數據讀寫程序編寫與調試。1套 4 變頻器模塊 三菱D720 功率0.4KW 1塊 5 電源模塊 電源總開關（帶漏電和短路保護）1個，熔斷器3只，單相電源插座2個，安全插座5個；
24 V/6 A、5 V/2 A各一組1塊 6 按鈕模塊 急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只； 1套 7 氣動機械手部件 單出雙桿氣缸2只，氣手爪1只，旋轉氣缸1只，磁性開關6只，氣流閥6只，非標螺絲2只，雙控電磁換向閥1只；單控電磁閥2只，電磁閥和氣缸都采用正規大廠產品 1套 8 皮帶輸送機部件 三相減速電機1臺，平皮帶1條； 1套 9 輸送單元 步進電機1臺，同步帶，磁性開關開關，步進電機驅動器，四自由度機械手 1套 10 供料單元 豎式料筒，頂料氣缸，推料氣缸，材料檢測裝 1套 11 加工單元 主要由滑動料臺、物料夾緊裝置、龍門式二維運動裝置、模擬沖頭、磁性開關、電磁閥、直流減速電機、滾珠絲桿副、支架、機械零部件構成。 1套 12 裝配單元 主要由井式供料單元、三工位旋轉工作臺、平面軸承、沖壓裝配單元、光電傳感器磁性開關、電磁閥、直流減速電機、支架、機械零部件構成。 1套 13 物件分揀單元 單出桿氣缸3只，金屬傳感器1只，光傳感器2只，磁性開關6只，物件導槽3個，單控電磁換向閥3只。 1套 14 接線端子模塊 接線端子和安全插座 1塊 15 物料 金屬3個，尼龍黑白各3個 1套 16 安全插線 1套 17 氣管 Φ4\Φ6，氣管為藍色，每臺配有足量氣管 1套 18 PLC編程線纜 1條 19 觸摸屏與計算機通信線 1條 20 觸摸屏與PLC通信線 1條 21 配套工具 1套 22 產品配套光盤 1套 23 靜音空氣壓縮機 0Mpa-1.0Mpa，氣泵噪音≦65分貝，符合國家標準 1臺
相關產品推薦：
ZLDW-G01型光機電一體化實驗考核裝置
ZLDW-G02 型光機電一體化控制實訓裝置
ZLDW-G03型模塊式柔性自動環形生產線實訓裝置
ZLDW-G04型柔性生產制造實驗設備
ZLDW-G05型材料分揀實訓裝置
ZLDW-G06型步進伺服控制綜合實驗裝置
ZLDW-G07型工業機械手實訓裝置
ZLDW-G08型立體倉庫實訓裝置
ZLDW-G09型循環搬運自動控制實驗裝置
ZLDW-G10型柔性自動化生產流水線實訓裝置
ZLDW-G11型機電一體化綜合系統實驗設備
ZLDW-G12型現代物流倉儲自動化實訓系統
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查光機電一體化控制實訓裝置的貨品外觀，核實光機電一體化控制實訓裝置的型號、數量及配件，拒收處于受損狀態的光機電一體化控制實訓裝置并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供光機電一體化控制實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對光機電一體化控制實訓裝置的免費維修，超出條件承諾時提供對光機電一體化控制實訓裝置的有償維修；
4、退貨/換貨：?jiǎn)畏矫嬖驅е碌墓鈾C(jī)電一體化控制實訓裝置錯誤或光機電一體化控制實訓裝置購買數量錯誤，造成光機電一體化控制實訓裝置的退換貨要求，將不被接受；
5、貨期說明：光機電一體化控制實訓裝置的發貨期為參考值，如您需要了解光機電一體化控制實訓裝置的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對光機電一體化控制實訓裝置有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答光機電一體化控制實訓裝置的相關疑問，我們還可以幫您推薦符合您要求的汽車底盤教學實訓設備，汽車發動機實訓設備，新能源汽車實訓設備，維修電工實訓臺，PLC可編程實訓臺，機械創新實訓臺，熱工實訓設備，電力電子電拖教學設備，電子工藝教學設備，電機實訓教學設備，全車電路汽車教學設備，汽車發動機教學設備，模電數電教學設備，單片機教學實訓設備，汽車示教板實訓設備，傳感器教學設備，智能樓宇實驗室，新能源教學實訓設備，機械構造仿真實訓設備，電梯模型教學實訓設備，制冷制熱實訓設備，環境工程實驗設備，化學工藝實驗室設備，過程控制實訓設備，熱工類教學設備，液壓氣動教學設備等相關產品！
————————————————————————————————————————————————————
