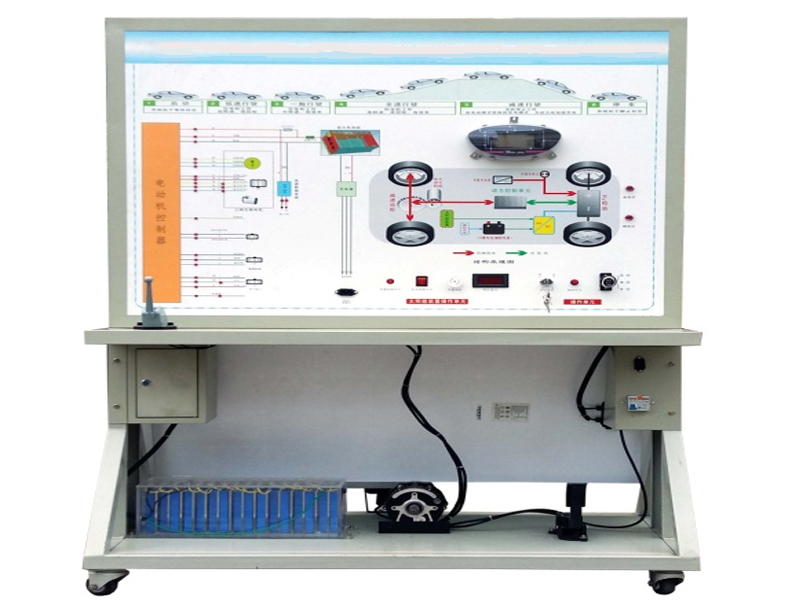

ZLXN-Y09型太陽能電動汽車動力實訓臺
- 太陽能電動汽車動力實訓臺完整展示了太陽能電動汽車電動動力系統，可以動態演示太陽能模塊與電動汽車動力系統的的運行狀態。一．ZLXN-Y09太陽能電動汽車動力實訓臺功能特點：
1、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照太陽能電動汽車電動動力系統與太陽能模塊結構原理圖和實物，認識和分析太陽能電動汽車系統的工作原理。
2、面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、轉速表、電流指示表、太陽能裝置等，裝有一臺電機用來演示電動機的工作狀態,及安裝太陽能充電板演示太陽能充電工況。
3、整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
4.設備工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、ZLXN-Y09太陽能電動汽車動力實訓臺技術規格：
1.外接電源：交流220V±10% 50Hz
2.工作電壓：直流12V等
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
三．ZLXN-Y09太陽能電動汽車動力實訓臺基本配置(每臺)：
序號 名稱 規格型號 單位 數量 1 檢測控制面板 裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm 套 1 2 組合儀表 電動車配套 個 1 3 點火開關 配套 套 1 4 太陽能電池 12V1KW 套 1 6 電機控制器與檔位開關 48V1KW 套 1 7 充電接口 電動車配套 套 1 8 DC-DC轉換器 48V轉12V 套 1 9 鋰離子動力電池組 48V20AH 套 1 10 無刷直流電機驅動系統 48V500W 套 1 11 車載充電器 48V20AH 套 1 12 檔位開關 電動車配套 套 1 13 油門控制裝置 電動車配套 套 1 14 直流接觸器 配套 套 1 15 移動臺架 1240×600×1700mm (帶自鎖腳輪裝置) 臺 1 16 故障模擬與排除裝置 配套 套 1 17 保險絲盒 配套 套 1 18 保修卡/合格證 配套 套 1 19 教師手冊 配套 套 1 20 車載太陽能控制裝置 12V1KW 套 1 ————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查太陽能電動汽車動力實訓臺的貨品外觀，核實太陽能電動汽車動力實訓臺的型號、數量及配件，拒收處于受損狀態的太陽能電動汽車動力實訓臺并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供太陽能電動汽車動力實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對太陽能電動汽車動力實訓臺的免費維修，超出條件承諾時提供對太陽能電動汽車動力實訓臺的有償維修；
4、退貨/換貨：?jiǎn)畏矫嬖驅е碌奶柲茈妱?dòng)汽車動力實訓臺錯誤或太陽能電動汽車動力實訓臺購買數量錯誤，造成太陽能電動汽車動力實訓臺的退換貨要求，將不被接受；
5、貨期說明：太陽能電動汽車動力實訓臺的發貨期為參考值，如您需要了解太陽能電動汽車動力實訓臺的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對太陽能電動汽車動力實訓臺有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答太陽能電動汽車動力實訓臺的相關疑問，我們還可以幫您推薦符合您要求的
