一、實驗實訓汽車：

　　本整車電控綜合實訓系統二手本田2.4L 整車以原車為基礎、配合教學實訓排故示教板了解設置整個整車故障排除。了解汽車結構原理以及構造組成。汽車無損壞,各系統功能正常。

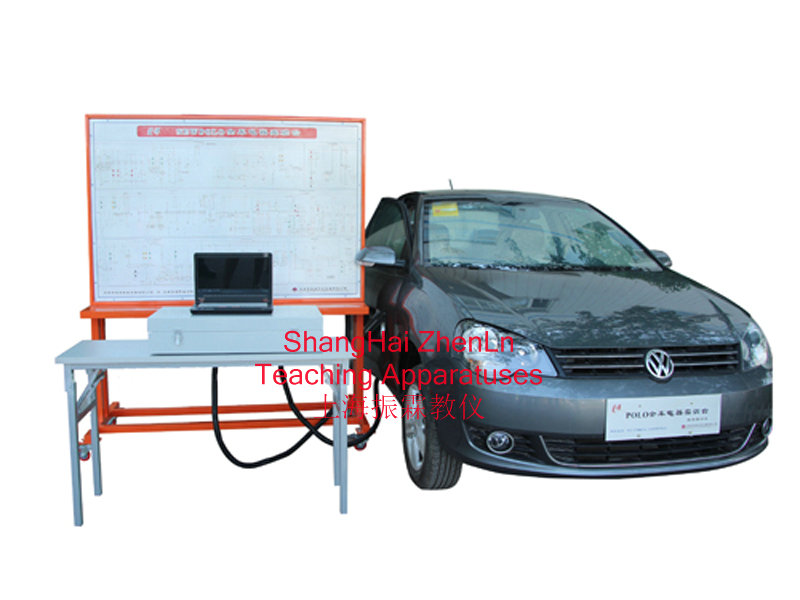

二、全車電控系統實訓臺(1套)：

　　1、整車電控系統實訓臺功能：

　　(1)整車電控系統實訓臺用于汽車電控系統的教學與實訓，包含汽車電控系統六大部分：發動機電控系統、自動變速器、ABS系統、SRS系統、音響系統、空調系統，燈光與車身電器系統;

　　(2)測量面板：面板上的電路圖完全根據原廠電路圖設計，安裝4mm測點，可進行電控系統信號測量與分析;

　　(3)故障設置系統：可以進行多種類型故障設置與故障模擬，包括斷路、短路、間歇性故障、信號不準等;

　　(4)汽車各系統正常運行，保留完整的動力傳動系統及控制系統。

　　(5)檢測操作臺通過航空插頭和連接電纜與整車連接，保持原車所有功能。可拆除檢測操作臺，整車可正常行駛。

　　(6)可移動“檢測操作臺”，可分別進行各控制系統的檢測實訓(電控發動機、變速器控制系統、ABS控制系統、SRS控制系統、空調控制系統、音響系統、燈光和車身電氣控制系統)

　　(7)檢測操作臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板UV平板噴繪有永不褪色的彩色電路圖;學員可直觀對照電路圖和原車發動機、變速器、ABS、空調、燈光與車身電氣系統實物，認知和分析各控制系統的工作原理。

　　(8)檢測操作臺面板上安裝有檢測端子，可直接在面板上進行原車發動機、變速器、ABS、空調、燈光與車身電氣控制系統的檢測實訓。

　　(9)可實現汽車保養與維護操作。

　　(10)可實現汽車拆裝和真車工況演示。

　　(11)檢測操作臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

三、整車電控綜合實訓系統的設備配置：

　　(1)實訓汽車

　　(2)包括實訓臺，測量面板，故障設置系統，信號模擬系統、教學軟件(●選配);

　　(3)專用全套線纜1套，包括ECU轉換器等，能實現實訓臺與整車電控系統對接;

　　(4)6模塊(發動機電控系統、自動變速器、ABS系統、SRS系統、空調系統，車身電器系統)

　　教學板外形：約1740*650*1700mm,安裝原理面板(采用4mm鋁塑板UV平板噴繪)與檢測端子。

　　(5)使用說明書、實驗指導書、原車維修手冊。
