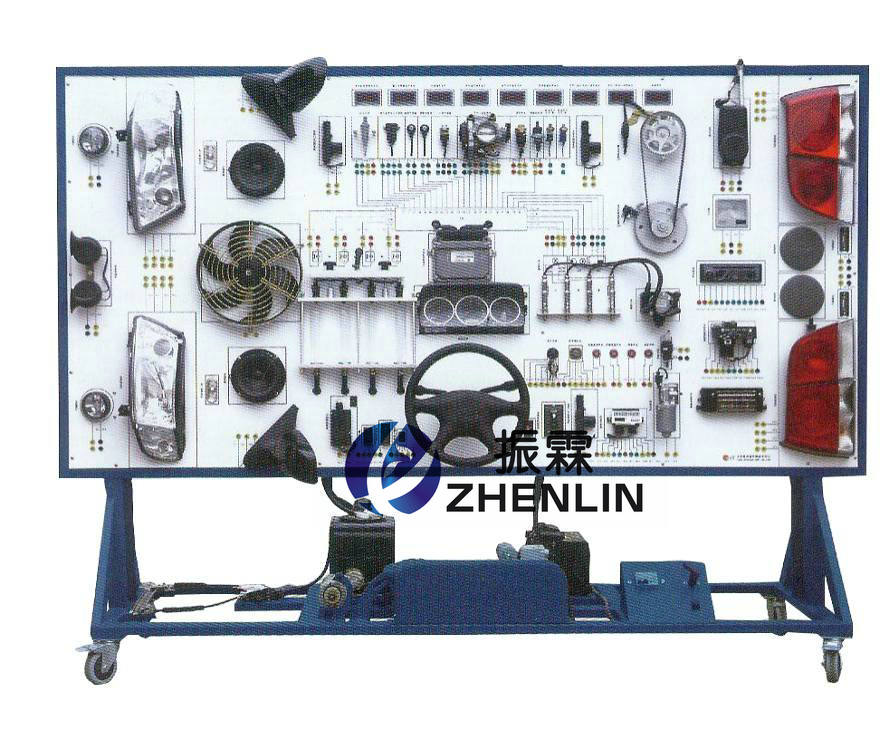

桑塔納2000全車電路電器實訓臺
- 發布者：信 息 資 訊 發表時間:2020-10-19
桑塔納2000全車電路電器實訓臺是配合大專院校、部隊、汽修等專業的汽車培訓技能之用，實訓臺采用整車電器實物為基礎，充分展示汽車發動機防盜系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。通過電路實訓臺的演示，可清楚了解轎車內部的電路電器結構與功能，便于學生較快地掌握轎車的電路構造和原理，提高學生對轎車電路的初步認識，使學生了解整車電路起到更直觀更深入的教學目的，是各汽車學校對電路電器理論和維修實訓的最理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
一、桑塔納2000全車電路電器實訓臺技術參數：
1、使用環境：溫度-5℃～40℃；濕度≤80％
2、汽車型號：2000
3、工作電壓：220V
4、頻率：50/60HZ；
5、功率：350W
6、外形尺寸：2500×500×1800mm（長×寬×厚）
7、實訓臺萬向自鎖腳輪臺架活動靈活，便于移動教學；整體臺架采用剛性結構焊接，所用材料方管、冷軋板(1.5mm)采用國標標準材料，支撐可靠，表面噴塑處理防腐蝕抗老化，不褪色，雙層亞光密紋噴塑結構，實驗臺控制面板采用3mm純鋁塑板，控制面板上原車實物線路或繪彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。（注：原車實物線路或彩色電控系統原理圖可根據客戶要求）
二、桑塔納2000全車電路電器實訓臺產品組成：
實訓臺由燈光系統、儀表系統、充電系統、起動系統、電動車窗系統、雨刮系統、中央繼電器保險絲盒、點火系統、音響系統、發動機冷卻系統、OBDⅡ 電腦診斷座等,點火開關、測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書等等。
三、電路電器實訓臺功能特點：
1、本實訓臺可使學生了解全車電路電器系統的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。
2、通過顯而易見的電腦檢測端子，配合萬用表檢測個傳感器、執行器的電壓及電阻值。
3、設置發動機常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力
4、充分展示汽車全車電路系統的組成結構和電路元件通過數據傳輸執行工作。
5、燈光照明系由各實物開關和模擬開關等控制，可設置線路故障。
6、起動充電系可用萬用表檢測各線路接頭電壓及電流，可設置線路故障。
7、發動機點火系可直觀火花塞點火情況，并可設置相應故障。
8、儀表信號通過各傳感器采用模擬信號，并可設置相應故障。
9、智能單片機設置故障，可連接計算機直接在電腦上設置故障，可進行計算機聯網，可用一臺計算機控制255臺設備以上，在計算機上可進行讀碼，解碼，讀取各傳感器數據，發動機轉速，節氣門 開度等等。找不到想找的產品?請點擊 產品導航頁
